Основная информация о сетевом адаптере

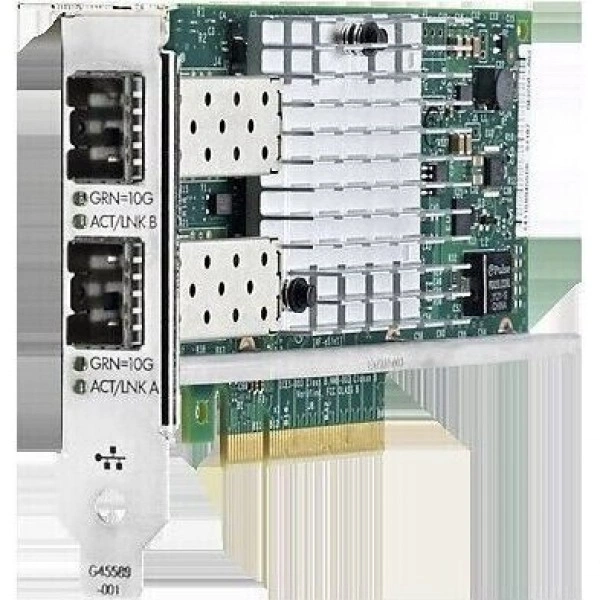

HPE 560SFP+ — двухпортовый сетевой адаптер на Intel 82599 для расширения Ethernet-подключения сервера. Пара гнезд SFP+ используется для отдельных каналов 10GbE. В документации приведена теоретическая суммарная двунаправленная полоса до 40 Гбит/с для обоих портов: это не 40 Гбит/с на одном интерфейсе. Плата ставится в PCIe-слот и поставляется с обычной и низкопрофильной крепежными планками.
- Порты
- 2 × 10Gb SFP+
- Интерфейс
- PCI Express 2.0 x8
Особенности модели
Номер 665249-B21 относится к 560SFP+, который HPE в новом именовании обозначает как адаптер SFP+ X520-DA2. Его нельзя смешивать с 562SFP+/X710-DA2: у последнего другая аппаратная платформа и PCIe Gen3. В этой модели работает Intel 82599 и интерфейс PCI Express поколения 2. Прежнее имя полезно при поиске опции в QuickSpecs старых серверов; современное имя помогает сверять ее с актуальной номенклатурой HPE. Артикул комплекта при переименовании остается 665249-B21.
Подключение к сети
Два SFP+ поддерживают подключение через совместимые медные DAC или оптические модули и соответствующее волокно. Документация HPE перечисляет эти позиции как отдельные опции; комплект адаптера не означает наличия кабеля или трансиверов. Для оптической линии проверяют тип модуля, дальность и волокно. Для DAC сверяют длину, тип кабеля и поддержку на порту коммутатора. Разъем SFP+ не является медным RJ-45: прямое включение кабеля категории 6 в такую плату невозможно.
Слот и серверная платформа
Плата использует PCI Express 2.0 x8; HPE указывает обратную электрическую совместимость с x4. Это не отменяет ограничений полосы и механической совместимости конкретного слота. Для 560SFP+ предусмотрены полноразмерная и низкая планки, что помогает выбрать крепление под высоту корпуса. Производитель перечисляет ряд ProLiant Gen9 и Apollo Gen9, но состав опций зависит от ревизии сервера. В отличие от исполнения 560FLR-SFP+, эта плата занимает стандартный PCIe-слот.
Работа в виртуальной среде
Адаптер поддерживает SR-IOV для виртуальных функций ввода-вывода, а также RSS и MSI-X для распределения приема и прерываний между ядрами. Драйвер и гипервизор должны включать нужный режим; возможные виртуальные функции не появляются только от установки платы. Контрольные суммы TCP/UDP и сегментация больших передач могут обрабатываться аппаратно, уменьшая часть работы процессора. Практический эффект зависит от профиля трафика, драйвера и расположения рабочих нагрузок на сервере.
Сетевые функции и настройка
HPE подтверждает PXE, VLAN 802.1Q, IPv6 и jumbo frames с MTU до 9000 байт. VLAN можно использовать для разделения сетевых сегментов, если коммутатор и ОС настроены согласованно. PXE позволяет начать загрузку по сети при поддержке этого режима серверной прошивкой. Для jumbo frames требуется одинаковое допустимое значение MTU по всей цепочке; повышенный MTU на одной плате не ускоряет любой поток. Индикация на портовой панели помогает проверить физическое соединение до настройки сервисов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | 560SFP+ |
| Артикул опции | 665249-B21 |
| Количество портов | 2 |
| Порты | 2 × 10Gb SFP+ |
| Скорость одного порта | 10 Гбит/с |
| Сетевой разъем | SFP+ |
| Контроллер | Intel 82599 |
| Подключение к серверу | PCI Express 2.0 x8 |
| Форм-фактор | Плата PCIe |
Применение и проверка совместимости
560SFP+ подходит для модернизации поддерживаемого сервера, если в нем есть место для PCIe-платы и коммутатор предоставляет совместимые 10Gb SFP+ порты. При замене сетевого адаптера заранее фиксируют привязку интерфейсов, VLAN и настройки виртуальных коммутаторов: новое устройство может получить другие имена портов в ОС. Два соединения допускают распределение нагрузки или резервный путь при правильно настроенной инфраструктуре. Поддержку ОС и драйвера сверяют по модели сервера, а не по одному факту наличия Intel 82599.
