Основная информация о сетевом адаптере

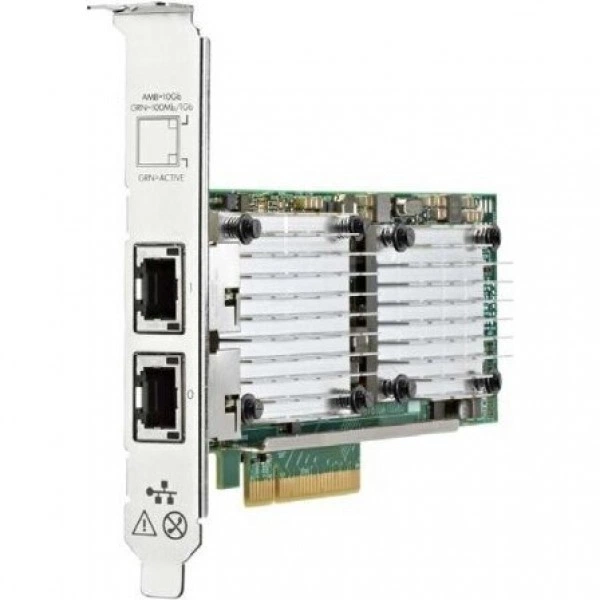

HPE 530T — двухпортовая плата 10GBASE-T для сервера ProLiant. На планке расположены два разъема RJ-45, поэтому подключение организуют через витую пару, а не через SFP+ трансиверы. Каждый порт рассчитан на 10 Гбит/с и поддерживает согласование режима 1/10 Гбит/с. Указанные производителем 40 Гбит/с представляют теоретическую двунаправленную сумму по двум портам, а не скорость одного кабеля.
- Порты
- 2 × 10Gb RJ-45
- Интерфейс
- PCI Express 2.0 x8
Особенности модели
Внутри этой опции используется сетевое решение QLogic 57810S, а вариант нового названия HPE — BASE-T 57810S. Старое обозначение 530T встречается в QuickSpecs и запчастях. Это одна позиция 656596-B21, поэтому при сверке с каталогом полезно знать оба имени. 530T отличается от 530SFP+: первый имеет медные RJ-45, второй использует сменные оптические или DAC-подключения. Одинаковая цифра в имени семейства не делает физические интерфейсы взаимозаменяемыми.
Подключение к сети
Для 10GBASE-T HPE рекомендует CAT6a: такая линия допускает до 100 м при соблюдении кабельной нормы. В таблице этой модели для CAT6 указан максимум 30 м на 10 Гбит/с. Это ограничение не стоит заменять общим обещанием 100 м для любой витой пары. При работе на 1 Гбит/с физические условия отличаются, но проектировать 10-гигабитный тракт лучше по худшему ожидаемому режиму. Перед вводом проверяют категорию кабеля, качество оконцевания и режим порта коммутатора.
Слот и серверная платформа
Серверная сторона использует PCI Express 2.0 x8 и обычное посадочное место PCIe. В комплекте указаны стандартная и низкопрофильная планки, но конечную высоту и свободное место проверяют по серверному шасси. В HPE QuickSpecs 530T включен в опции ряда ProLiant Gen9 и отдельных Gen10, включая DL360 и DL380 Gen10; это не означает универсальной поддержки всех поколений. Для двухпортового 10GBASE-T адаптера дополнительно оценивают вентиляцию в конкретной сборке.
Работа в виртуальной среде
Для этой модели предусмотрены SR-IOV и Network Partitioning (NPAR). NPAR позволяет представить один физический порт как несколько логических функций, когда программная платформа и драйвер поддерживают такую схему. SR-IOV дает виртуальным машинам доступ к виртуальным функциям PCIe и зависит от BIOS, гипервизора и ОС. VLAN 802.1Q, RSS и MSI-X помогают организовать потоки и обработку прерываний, однако настройки задаются в серверной и сетевой конфигурации.
Сетевые функции и настройка
Плата поддерживает PXE, IPv6, обработку контрольных сумм и jumbo frames с MTU до 9000 байт. Для увеличенных кадров согласовывают параметры сетевой карты, промежуточных коммутаторов и удаленного узла. При обычном MTU адаптер продолжает работать как двухпортовое Ethernet-устройство. HPE также описывает разгрузку туннелей VXLAN/NVGRE и отметки приоритета трафика, что полезно для виртуальных сетей при совместимом драйвере и сетевой архитектуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | 530T |
| Артикул опции | 656596-B21 |
| Количество портов | 2 |
| Порты | 2 × 10Gb RJ-45 |
| Скорость одного порта | 10 Гбит/с |
| Сетевой разъем | RJ-45 |
| Контроллер | QLogic 57810S |
| Подключение к серверу | PCI Express 2.0 x8 |
| Форм-фактор | Плата PCIe |
Применение и проверка совместимости
530T выбирают, когда у сервера должна быть пара медных 10GBASE-T портов и существующий коммутатор рассчитан на RJ-45. При построении резервного пути порты разводят по подходящей сетевой схеме; два разъема не гарантируют автоматическую отказоустойчивость. Для коротких SFP+ линий с DAC потребуется другая модель адаптера. После установки проверяют фактическую скорость согласования, ошибки физического уровня и температуру платы под рабочей нагрузкой.
