Основная информация о сетевом адаптере

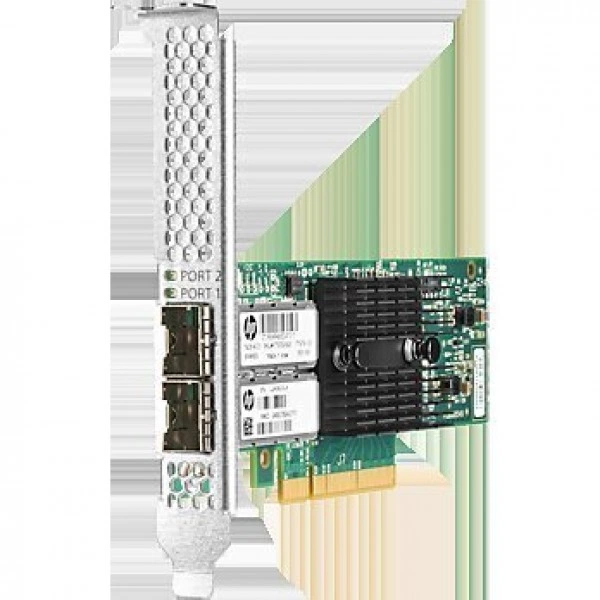

546SFP+ — двухпортовая плата Ethernet для сервера HPE ProLiant. Она относится к варианту со слотами SFP+, к которым подключают совместимые 10-гигабитные оптические модули либо медный кабель прямого подключения DAC. На каждой линии указывается скорость 10 Гбит/с; теоретические 40 Гбит/с в документации — сумма передачи и приема двух портов, а не скорость одного соединения. Для установки используется обычная плата расширения, не модуль FlexibleLOM.
- Порты
- 2 × 10Gb SFP+
- Интерфейс
- PCI Express 3.0 x8
Особенности модели
В основе адаптера — Mellanox ConnectX-3 Pro и 128 МБ памяти на плате. Его выделяет поддержка RoCE: передача RDMA поверх Ethernet может уменьшать задержку для приложений, подготовленных к такому режиму, например для SMB Direct. Реальный выигрыш зависит от конфигурации серверов, программного стека и сетевого оборудования. Поддержка RoCE не означает, что любой обмен файлами автоматически использует RDMA. Для этого нужны совместимые настройки и на втором конце соединения.
Подключение к сети
Два разъема SFP+ позволяют построить независимые подключения к сетевому оборудованию. Для оптики отдельно подбирают поддерживаемый трансивер и волоконно-оптический кабель; для короткого медного тракта применяют совместимый DAC. Само наличие SFP+ не делает эту плату адаптером с разъемами RJ-45: кабель витой пары нельзя вставить напрямую. При выборе проверяют не только скорость, но и перечень допустимых модулей, длину линии, тип порта коммутатора и одинаковую технологию на обоих концах.
Слот и серверная платформа
Интерфейс к серверу — PCI Express 3.0 x8. QuickSpecs допускает электрическую работу в совместимом слоте x4, но пропускную способность и геометрию установки проверяют для конкретного шасси. Исполнение stand-up отличается от адаптера 546FLR-SFP+ для FlexibleLOM: у них близкая сетевая роль, но разные посадочные места. В перечне производителя для 779793-B21 указаны серверы ProLiant Gen9 и некоторые платформы Apollo Gen9; совместимость другой модели сервера нельзя выводить только из наличия слота PCIe.
Работа в виртуальной среде
Для виртуализированной среды предусмотрены SR-IOV, VMware NetQueue и Microsoft VMQ. SR-IOV создает виртуальные функции PCIe для распределения сетевого ввода-вывода, но требует поддержки в серверной прошивке, гипервизоре и драйвере. RSS распределяет прием пакетов между процессорами, а MSI-X помогает распределять прерывания. Эти функции следует включать согласно возможностям установленной ОС: наличие в спецификации платы не подтверждает их активность в уже работающем сервере.
Сетевые функции и настройка
Плата поддерживает загрузку PXE, VLAN 802.1Q и приоритеты 802.1p. Для крупных кадров указан MTU до 9200 байт; на практике значение MTU должно быть согласовано по всему пути, иначе часть трафика будет фрагментироваться или теряться. Аппаратная обработка туннелей VXLAN/NVGRE и разгрузка отдельных операций TCP/IP помогают при соответствующей нагрузке, но не заменяют настройку сети и мониторинг потерь пакетов. При монтаже проверяют выбранный трансивер, драйвер, прошивку и светодиодную индикацию каждого порта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | 546SFP+ |
| Артикул опции | 779793-B21 |
| Количество портов | 2 |
| Порты | 2 × 10Gb SFP+ |
| Скорость одного порта | 10 Гбит/с |
| Сетевой разъем | SFP+ |
| Контроллер | Mellanox ConnectX-3 Pro |
| Подключение к серверу | PCI Express 3.0 x8 |
| Форм-фактор | Плата PCIe |
| Память адаптера | 128 МБ |
Применение и проверка совместимости
Эта позиция нужна, когда серверу требуются два порта 10GbE с оптическим или DAC-подключением и когда планируется использовать возможности Mellanox, включая RoCE. Для подключения к медной сети 10GBASE-T выбирают иную плату с RJ-45. Для отказоустойчивости порты можно связать с разными коммутаторами при поддержке выбранной схемы агрегации; два физических порта сами по себе не гарантируют резервирование. Перед установкой сверяют платформу, версию ОС и выбранный тип кабеля с матрицей HPE.
