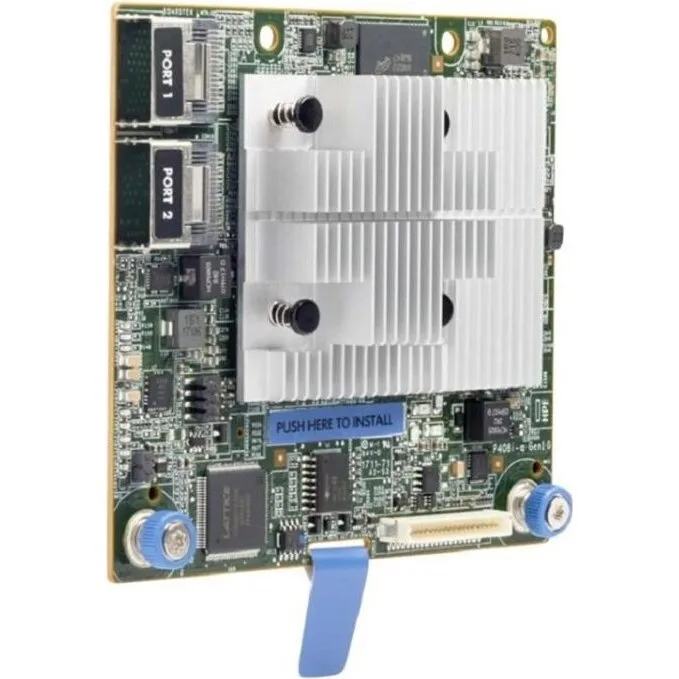

Основная информация о RAID-контроллере
HPE Smart Array E208i-a SR Gen10 — RAID-контроллер серии Essential. Он имеет 8 внутренних линий SAS для связи с внутренней дисковой корзиной поддерживаемого сервера. Он поддерживает устройства 12G SAS и 6G SATA, использует соединение PCI Express 3.0 x8 и работает в смешанном режиме RAID/HBA. Для этого артикула указано исполнение без FBWC.
- Линии SAS
- 8
- Кеш FBWC
- Нет
Подключение накопителей
Модель E208i-a имеет 8 внутренних линий SAS. Такое исполнение предназначено для связи с внутренней дисковой корзиной поддерживаемого сервера. На контроллере предусмотрены 2 разъема Mini-SAS. В спецификации это отдельное число от 8 линий SAS: один многолинейный разъем объединяет несколько каналов. Внутренние линии ведут к предусмотренной платформой дисковой подсистеме; фактическое число установленных накопителей определяется бэкплейном, разводкой, экспандером и возможностями сервера. При подборе кабелей учитывают расположение внутренних или внешних разъемов и схему конкретного сервера. Совпадение семейства контроллера и интерфейса накопителя без проверки шасси не подтверждает, что можно использовать имеющийся кабель или корзину.
Особенности этого исполнения
804326-B21 — стандартное модульное исполнение E208i-a Type-a для внутренней дисковой системы. Для DL360 Gen10 этот E208i-a и низкий вариант E208i-a LH являются разными исполнениями. Модуль занимает предусмотренное платформой место контроллера, а не обычный слот PCIe; кабели от внутренних разъемов должны соответствовать бэкплейну сервера. Восьми линий достаточно для определения интерфейса этой опции, но не для обещания восьми физических отсеков при любой конфигурации. Если рядом ставят длинную PCIe-плату, монтажные ограничения проверяют до выбора между стандартной и LH-версией.
Интерфейсы и передача данных
Интерфейс SAS рассчитан на скорость соединения до 12 Гбит/с на линию, а поддерживаемый режим SATA — до 6 Гбит/с. Это скорости интерфейса, а не гарантированная скорость чтения массива: итог зависит от носителей, числа активных линий, характера запросов и организации томов. Для выбранного диска и бэкплейна должны совпадать допустимый протокол и электрическое подключение. Контроллер связывается с сервером по PCI Express 3.0 x8; этот интерфейс следует отличать от SAS-линий на стороне дисков. При работе с несколькими накопителями их общая нагрузка проходит через контроллер и серверный тракт ввода-вывода.
Кеш и обработка записи
E208i-a относится к серии Essential и поставляется без кеша FBWC. Ему нельзя приписывать объем кеша или режимы, характерные для контроллеров P-серии: похожее число SAS-линий не делает модели эквивалентными. Для массива с часто повторяющимися операциями записи отсутствие кеша имеет практическое значение; поведение зависит от дисков и выбранного уровня RAID. При сравнении с моделью Performance учитывают необходимый уровень защиты, характер записи и допустимую конфигурацию, а не только разъемы.
Уровни RAID
Для исполнения Essential заявлены RAID 0, RAID 1, RAID 5, RAID 10. RAID 0 не защищает от отказа диска, RAID 1 создает зеркальную копию, RAID 5 размещает данные с контрольной избыточностью, а RAID 10 сочетает зеркалирование и распределение. Для каждого уровня требуется соответствующее количество накопителей; полезная емкость отличается от суммы емкостей отдельных дисков. RAID 6, 50 и 60 из спецификации P-серии на эту модель переносить нельзя. Наличие массива не заменяет отдельную резервную копию и регулярную проверку восстановления данных.
Смешанный режим
Смешанный режим позволяет одновременно использовать возможности RAID и HBA для разных устройств или задач. Он полезен, когда часть накопителей объединена в логические тома контроллера, а другая должна быть представлена системе отдельно. Выбор режима для дисков и их представление операционной системе настраивают через HPE Smart Storage Administrator. Перед изменением конфигурации проверяют текущие массивы и расположение данных: переключение логики обслуживания уже работающего дискового тракта требует плана миграции. Управление массивом зависит также от версии прошивки контроллера и поддерживаемой платформы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | HPE Smart Array SR Gen10 |
| Модель | E208i-a |
| Исполнение | Type-a modular |
| Линии SAS | 8 внутренних линий SAS |
| Разъемы | 2 × Mini-SAS |
| SAS | 12 Гбит/с |
| SATA | 6 Гбит/с |
| Подключение к серверу | PCI Express 3.0 x8 |
| Кеш FBWC | Нет |
| Уровни RAID | 0, 1, 5, 10 |
Монтаж и совместимость
Это модуль Type-a для предусмотренного контроллерного разъема сервера. Его нельзя заменить платой PCIe только потому, что обе модели имеют интерфейс PCI Express 3.0 x8: место установки и внутренняя разводка платформы различаются. Для этой модели HPE также указывает отдельный низкий вариант LH; выбор между артикулами уточняют по геометрии конкретного сервера. Поддержка контроллера определяется списком опций конкретного сервера, требованиями его микропрограммы и совместимостью дисковой корзины. Сходные названия нескольких поколений Smart Array не означают одинаковой поддержки в одном шасси.
Настройка и эксплуатация
После установки контроллер обнаруживает доступные устройства и предоставляет средства создания и обслуживания массивов. Администратор задает уровень RAID с учетом числа дисков, требований к емкости, устойчивости и профиля ввода-вывода. При замене контроллера в существующем сервере заранее фиксируют схему массива и проверяют совместимость прошивки, кабелей и накопителей. Для контроллера с внешними линиями отдельно проверяют подключенную полку и ее путь питания; для внутреннего исполнения — бэкплейн и кабельную разводку. Такая проверка помогает сохранить рабочую конфигурацию без подмены характеристик одного исполнения данными другой модели.
