Основная информация о RAID-контроллере
HPE Smart Array P204i-b SR Gen10 — RAID-контроллер серии Performance. Он имеет 4 внутренние линии SAS для связи с внутренней дисковой корзиной поддерживаемого сервера. Он поддерживает устройства 12G SAS и 6G SATA, использует соединение PCI Express 3.0 x8 и работает в смешанном режиме RAID/HBA. Для этого артикула указано исполнение 1 ГБ FBWC.
- Линии SAS
- 4
- Кеш FBWC
- 1 ГБ
Подключение накопителей
Модель P204i-b имеет 4 внутренние линии SAS. Такое исполнение предназначено для связи с внутренней дисковой корзиной поддерживаемого сервера. Для модульного исполнения подтверждено число линий, а тип и количество отдельных кабельных разъемов в собранной системе зависят от его штатного монтажа. Не следует переносить схему разъемов контроллера PCIe на модуль для серверного блейда. Внутренние линии ведут к предусмотренной платформой дисковой подсистеме; фактическое число установленных накопителей определяется бэкплейном, разводкой, экспандером и возможностями сервера. При подборе кабелей учитывают расположение внутренних или внешних разъемов и схему конкретного сервера. Совпадение семейства контроллера и интерфейса накопителя без проверки шасси не подтверждает, что можно использовать имеющийся кабель или корзину.
Особенности этого исполнения

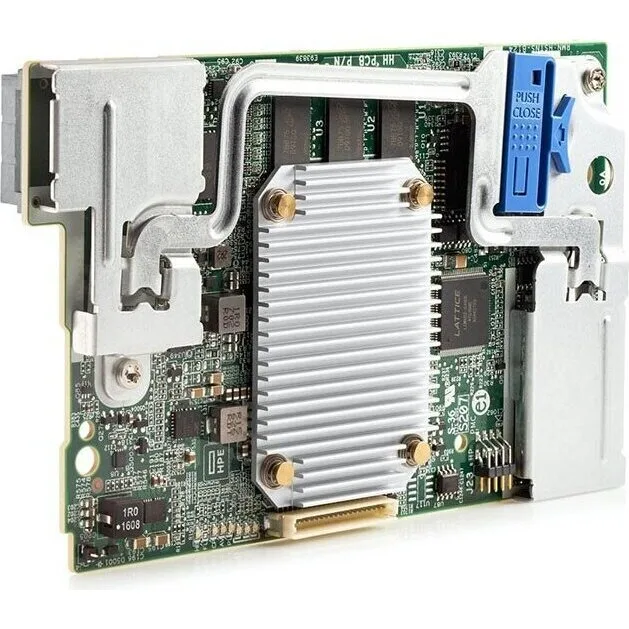

804367-B21 — контроллер P204i-b для HPE ProLiant Gen10 Server Blades, выполненный как модуль Type-b. Его четыре внутренние линии обслуживают дисковую часть поддерживаемого блейда; описание PCIe-карты со свободным слотом к нему неприменимо. Контроллер оснащен 1 ГБ FBWC, поддерживает RAID 0, 1, 5, 6, 10, 50 и 60 и работает в Mixed Mode. Батарея Smart Storage не входит в комплект контроллера и нужна для модели Performance. При замене сравнивают не только индекс P204i-b, но и монтажное место Type-b, предусмотренное конкретным блейдом.
Интерфейсы и передача данных
Интерфейс SAS рассчитан на скорость соединения до 12 Гбит/с на линию, а поддерживаемый режим SATA — до 6 Гбит/с. Это скорости интерфейса, а не гарантированная скорость чтения массива: итог зависит от носителей, числа активных линий, характера запросов и организации томов. Для выбранного диска и бэкплейна должны совпадать допустимый протокол и электрическое подключение. Контроллер связывается с сервером по PCI Express 3.0 x8; этот интерфейс следует отличать от SAS-линий на стороне дисков. При работе с несколькими накопителями их общая нагрузка проходит через контроллер и серверный тракт ввода-вывода.
Кеш и обработка записи
Для P204i-b подтвержден кеш FBWC объемом 1 ГБ. Он используется контроллером для операций чтения и записи; режим записи с отложенным сбросом предполагает штатную защиту кеша при потере основного питания. Подходящий HPE Smart Storage Battery подбирают для конкретной серверной платформы, и его наличие нужно проверять отдельно при сборке. Размер кеша не равен емкости дискового массива и не добавляется к полезному пространству логического тома. Эффект от кеширования зависит от доли повторных обращений, типа нагрузки и выбранной политики контроллера. В серверных блейдах применяется батарея отдельного исполнения; комплект контроллера не включает ее и требует совместимого источника защиты кеша.
Уровни RAID
Контроллер поддерживает RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50, RAID 60. RAID 0 распределяет данные между дисками без отказоустойчивости; RAID 1 создает зеркальную копию; RAID 5 и RAID 6 используют избыточность с разным числом допустимых отказов. Составные уровни RAID 10, 50 и 60 объединяют соответствующие методы в более крупных группах. Доступность конкретного уровня зависит от достаточного числа дисков и разрешенной схемы массива. RAID снижает риск простоя из-за отказа носителя, но не заменяет резервное копирование и проверку восстановления.
Смешанный режим
Смешанный режим позволяет одновременно использовать возможности RAID и HBA для разных устройств или задач. Он полезен, когда часть накопителей объединена в логические тома контроллера, а другая должна быть представлена системе отдельно. Выбор режима для дисков и их представление операционной системе настраивают через HPE Smart Storage Administrator. Перед изменением конфигурации проверяют текущие массивы и расположение данных: переключение логики обслуживания уже работающего дискового тракта требует плана миграции. Управление массивом зависит также от версии прошивки контроллера и поддерживаемой платформы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | HPE Smart Array SR Gen10 |
| Модель | P204i-b |
| Исполнение | Type-b modular |
| Линии SAS | 4 внутренние линии SAS |
| SAS | 12 Гбит/с |
| SATA | 6 Гбит/с |
| Подключение к серверу | PCI Express 3.0 x8 |
| Кеш FBWC | 1 ГБ |
| Уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
Монтаж и совместимость
Это модуль Type-b для поддерживаемого серверного блейда. Способ установки и соединение с дисковой частью задает конструкция блейда; форм-фактор Type-a и стандартная плата PCIe ему не равнозначны. Поддержка контроллера определяется списком опций конкретного сервера, требованиями его микропрограммы и совместимостью дисковой корзины. Сходные названия нескольких поколений Smart Array не означают одинаковой поддержки в одном шасси.
Настройка и эксплуатация
После установки контроллер обнаруживает доступные устройства и предоставляет средства создания и обслуживания массивов. Администратор задает уровень RAID с учетом числа дисков, требований к емкости, устойчивости и профиля ввода-вывода. При замене контроллера в существующем сервере заранее фиксируют схему массива и проверяют совместимость прошивки, кабелей и накопителей. Для контроллера с внешними линиями отдельно проверяют подключенную полку и ее путь питания; для внутреннего исполнения — бэкплейн и кабельную разводку. Такая проверка помогает сохранить рабочую конфигурацию без подмены характеристик одного исполнения данными другой модели.
