Артикул: 804394-B21

В наличии

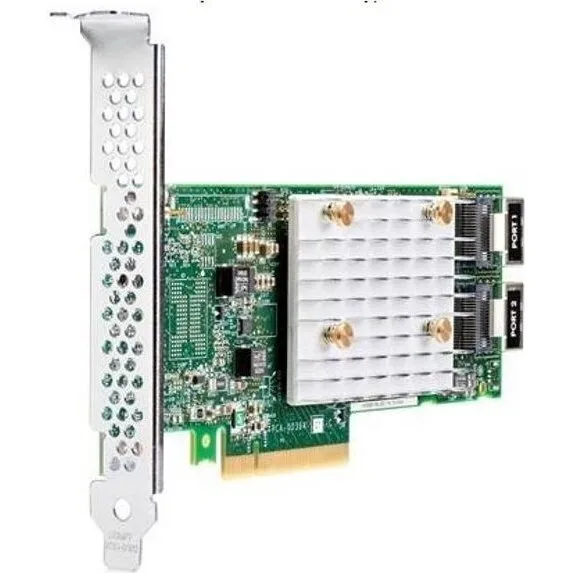

RAID-⁠контроллер HPE Smart Array E208i-⁠p SR Gen10 804394-⁠B21

31 167 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Опишите задачу и требования к совместимости. Подберем подходящие позиции HP и HPE и подготовим предложение.
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Модель и исполнение

Проверьте артикул и модель перед заказом.

Технические детали

Основные параметры собраны в характеристиках.

Стоимость и наличие

Запросите актуальные условия для выбранной позиции.

Вопрос о совместимости

Уточните применимость по модели оборудования.

Основная информация о RAID-контроллере

HPE Smart Array E208i-p SR Gen10 — RAID-контроллер серии Essential. Он имеет 8 внутренних линий SAS для связи с внутренней дисковой корзиной поддерживаемого сервера. Он поддерживает устройства 12G SAS и 6G SATA, использует соединение PCI Express 3.0 x8 и работает в смешанном режиме RAID/HBA. Для этого артикула указано исполнение без FBWC.

Линии SAS
8
Кеш FBWC
Нет

Подключение накопителей

Модель E208i-p имеет 8 внутренних линий SAS. Такое исполнение предназначено для связи с внутренней дисковой корзиной поддерживаемого сервера. На контроллере предусмотрены 2 разъема Mini-SAS. В спецификации это отдельное число от 8 линий SAS: один многолинейный разъем объединяет несколько каналов. Внутренние линии ведут к предусмотренной платформой дисковой подсистеме; фактическое число установленных накопителей определяется бэкплейном, разводкой, экспандером и возможностями сервера. При подборе кабелей учитывают расположение внутренних или внешних разъемов и схему конкретного сервера. Совпадение семейства контроллера и интерфейса накопителя без проверки шасси не подтверждает, что можно использовать имеющийся кабель или корзину.

Особенности этого исполнения

804394-B21 — E208i-p в виде стандартной платы PCIe для внутреннего SAS-тракта. Плата имеет два внутренних разъема Mini-SAS и не оснащена FBWC; внешние разъемы E208e-p при том же числе линий имеют другое назначение. Кабели от PCIe-платы должны доходить до совместимого бэкплейна внутри сервера, поэтому свободного слота и совпадения протокола диска недостаточно. HPE отдельно указывает в составе комплекта низкопрофильную планку; выбор установленной планки и допустимой длины платы зависит от шасси. Уровни RAID 6, 50 и 60 сюда не добавляют по аналогии с физически похожим P408i-p.

Интерфейсы и передача данных

Интерфейс SAS рассчитан на скорость соединения до 12 Гбит/с на линию, а поддерживаемый режим SATA — до 6 Гбит/с. Это скорости интерфейса, а не гарантированная скорость чтения массива: итог зависит от носителей, числа активных линий, характера запросов и организации томов. Для выбранного диска и бэкплейна должны совпадать допустимый протокол и электрическое подключение. Контроллер связывается с сервером по PCI Express 3.0 x8; этот интерфейс следует отличать от SAS-линий на стороне дисков. При работе с несколькими накопителями их общая нагрузка проходит через контроллер и серверный тракт ввода-вывода.

Кеш и обработка записи

E208i-p относится к серии Essential и поставляется без кеша FBWC. Ему нельзя приписывать объем кеша или режимы, характерные для контроллеров P-серии: похожее число SAS-линий не делает модели эквивалентными. Для массива с часто повторяющимися операциями записи отсутствие кеша имеет практическое значение; поведение зависит от дисков и выбранного уровня RAID. При сравнении с моделью Performance учитывают необходимый уровень защиты, характер записи и допустимую конфигурацию, а не только разъемы.

Уровни RAID

Для исполнения Essential заявлены RAID 0, RAID 1, RAID 5, RAID 10. RAID 0 не защищает от отказа диска, RAID 1 создает зеркальную копию, RAID 5 размещает данные с контрольной избыточностью, а RAID 10 сочетает зеркалирование и распределение. Для каждого уровня требуется соответствующее количество накопителей; полезная емкость отличается от суммы емкостей отдельных дисков. RAID 6, 50 и 60 из спецификации P-серии на эту модель переносить нельзя. Наличие массива не заменяет отдельную резервную копию и регулярную проверку восстановления данных.

Смешанный режим

Смешанный режим позволяет одновременно использовать возможности RAID и HBA для разных устройств или задач. Он полезен, когда часть накопителей объединена в логические тома контроллера, а другая должна быть представлена системе отдельно. Выбор режима для дисков и их представление операционной системе настраивают через HPE Smart Storage Administrator. Перед изменением конфигурации проверяют текущие массивы и расположение данных: переключение логики обслуживания уже работающего дискового тракта требует плана миграции. Управление массивом зависит также от версии прошивки контроллера и поддерживаемой платформы.

Основные характеристики

ПараметрЗначение
СерияHPE Smart Array SR Gen10
МодельE208i-p
ИсполнениеPCIe plug-in
Линии SAS8 внутренних линий SAS
Разъемы2 × Mini-SAS
SAS12 Гбит/с
SATA6 Гбит/с
Подключение к серверуPCI Express 3.0 x8
Кеш FBWCНет
Уровни RAID0, 1, 5, 10

Монтаж и совместимость

Это плата PCIe для совместимого слота расширения сервера. Наличие свободного слота само по себе не подтверждает совместимость: проверяют поколение платформы, физическую длину платы, крепление, кабели и возможность размещения других устройств в шасси. Поддержка контроллера определяется списком опций конкретного сервера, требованиями его микропрограммы и совместимостью дисковой корзины. Сходные названия нескольких поколений Smart Array не означают одинаковой поддержки в одном шасси.

Настройка и эксплуатация

Для платы PCIe последовательность обслуживания начинается с проверки слота, крепежной планки и места для кабелей. Внутренняя версия выводит кабели к бэкплейну сервера; внешняя — к предусмотренному порту дисковой полки. После установки проверяют обнаружение контроллера и дисков в HPE Smart Storage Administrator, затем задают массивы и нужное представление устройств. При замене платы фиксируют версию прошивки, конфигурацию RAID и состояние всех носителей до отключения старого оборудования. Для Performance-модели отдельно проверяют защиту FBWC; для Essential отсутствие FBWC учитывают при выборе рабочей нагрузки. Кабель и размещение платы оценивают по точному артикулу, поскольку внешний и внутренний варианты могут выглядеть сходно.

Технические характеристики 804394-B21

Контроллер

Исполнение
PCIe plug-in
Модель контроллера
E208i-p
Семейство
HPE Smart Array SR Gen10

Массив

Кеш FBWC
Нет
Смешанный режим RAID/HBA
Да
Уровни RAID
0, 1, 5, 10

Подключение

Интерфейс к серверу
PCI Express 3.0 x8
Количество линий SAS
8
Разъемы SAS
2 × Mini-SAS
Расположение SAS-линий
Внутренние
Скорость SAS
12 Гбит/с
Скорость SATA
6 Гбит/с
