Основная информация о RAID-контроллере
HPE Smart Array P408i-p SR Gen10 — RAID-контроллер серии Performance. Он имеет 8 внутренних линий SAS для связи с внутренней дисковой корзиной поддерживаемого сервера. Он поддерживает устройства 12G SAS и 6G SATA, использует соединение PCI Express 3.0 x8 и работает в смешанном режиме RAID/HBA. Для этого артикула указано исполнение 2 ГБ FBWC.
- Линии SAS
- 8
- Кеш FBWC
- 2 ГБ
Подключение накопителей
Модель P408i-p имеет 8 внутренних линий SAS. Такое исполнение предназначено для связи с внутренней дисковой корзиной поддерживаемого сервера. На контроллере предусмотрены 2 разъема Mini-SAS. В спецификации это отдельное число от 8 линий SAS: один многолинейный разъем объединяет несколько каналов. Внутренние линии ведут к предусмотренной платформой дисковой подсистеме; фактическое число установленных накопителей определяется бэкплейном, разводкой, экспандером и возможностями сервера. При подборе кабелей учитывают расположение внутренних или внешних разъемов и схему конкретного сервера. Совпадение семейства контроллера и интерфейса накопителя без проверки шасси не подтверждает, что можно использовать имеющийся кабель или корзину.
Особенности этого исполнения

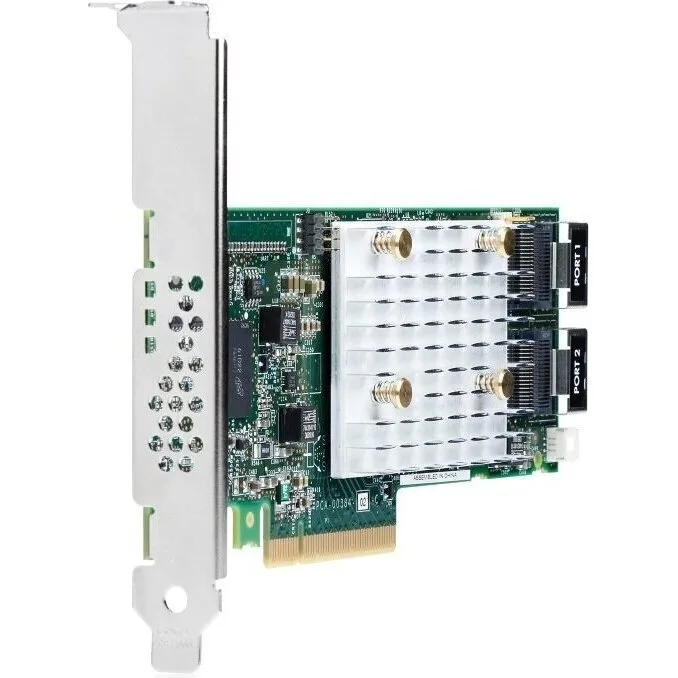

830824-B21 — P408i-p с восемью внутренними линиями на стандартной плате PCIe. Она отличается от модульного P408i-a местом установки: PCIe-слот, крепежная планка и прокладка кабелей к внутреннему бэкплейну требуют собственной проверки. Для PCIe-комплекта предусмотрены кабель резервного питания контроллера и низкопрофильная планка. Два гигабайта FBWC описывают кеш этой платы, но не включенную в него батарею; защиту кеша согласуют с сервером. Даже при общей модели P408 и одинаковых уровнях RAID модуль Type-a и плата PCIe остаются разными изделиями с собственными артикулами.
Интерфейсы и передача данных
Интерфейс SAS рассчитан на скорость соединения до 12 Гбит/с на линию, а поддерживаемый режим SATA — до 6 Гбит/с. Это скорости интерфейса, а не гарантированная скорость чтения массива: итог зависит от носителей, числа активных линий, характера запросов и организации томов. Для выбранного диска и бэкплейна должны совпадать допустимый протокол и электрическое подключение. Контроллер связывается с сервером по PCI Express 3.0 x8; этот интерфейс следует отличать от SAS-линий на стороне дисков. При работе с несколькими накопителями их общая нагрузка проходит через контроллер и серверный тракт ввода-вывода.
Кеш и обработка записи
Для P408i-p подтвержден кеш FBWC объемом 2 ГБ. Он используется контроллером для операций чтения и записи; режим записи с отложенным сбросом предполагает штатную защиту кеша при потере основного питания. Подходящий HPE Smart Storage Battery подбирают для конкретной серверной платформы, и его наличие нужно проверять отдельно при сборке. Размер кеша не равен емкости дискового массива и не добавляется к полезному пространству логического тома. Эффект от кеширования зависит от доли повторных обращений, типа нагрузки и выбранной политики контроллера. При выборе варианта питания и кабеля защиты кеша ориентируются на спецификацию сервера и состав конкретного комплекта.
Уровни RAID
Контроллер поддерживает RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50, RAID 60. RAID 0 распределяет данные между дисками без отказоустойчивости; RAID 1 создает зеркальную копию; RAID 5 и RAID 6 используют избыточность с разным числом допустимых отказов. Составные уровни RAID 10, 50 и 60 объединяют соответствующие методы в более крупных группах. Доступность конкретного уровня зависит от достаточного числа дисков и разрешенной схемы массива. RAID снижает риск простоя из-за отказа носителя, но не заменяет резервное копирование и проверку восстановления.
Смешанный режим
Смешанный режим позволяет одновременно использовать возможности RAID и HBA для разных устройств или задач. Он полезен, когда часть накопителей объединена в логические тома контроллера, а другая должна быть представлена системе отдельно. Выбор режима для дисков и их представление операционной системе настраивают через HPE Smart Storage Administrator. Перед изменением конфигурации проверяют текущие массивы и расположение данных: переключение логики обслуживания уже работающего дискового тракта требует плана миграции. Управление массивом зависит также от версии прошивки контроллера и поддерживаемой платформы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | HPE Smart Array SR Gen10 |
| Модель | P408i-p |
| Исполнение | PCIe plug-in |
| Линии SAS | 8 внутренних линий SAS |
| Разъемы | 2 × Mini-SAS |
| SAS | 12 Гбит/с |
| SATA | 6 Гбит/с |
| Подключение к серверу | PCI Express 3.0 x8 |
| Кеш FBWC | 2 ГБ |
| Уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
Монтаж и совместимость
Это плата PCIe для совместимого слота расширения сервера. Наличие свободного слота само по себе не подтверждает совместимость: проверяют поколение платформы, физическую длину платы, крепление, кабели и возможность размещения других устройств в шасси. Поддержка контроллера определяется списком опций конкретного сервера, требованиями его микропрограммы и совместимостью дисковой корзины. Сходные названия нескольких поколений Smart Array не означают одинаковой поддержки в одном шасси.
Настройка и эксплуатация
Для платы PCIe последовательность обслуживания начинается с проверки слота, крепежной планки и места для кабелей. Внутренняя версия выводит кабели к бэкплейну сервера; внешняя — к предусмотренному порту дисковой полки. После установки проверяют обнаружение контроллера и дисков в HPE Smart Storage Administrator, затем задают массивы и нужное представление устройств. При замене платы фиксируют версию прошивки, конфигурацию RAID и состояние всех носителей до отключения старого оборудования. Для Performance-модели отдельно проверяют защиту FBWC; для Essential отсутствие FBWC учитывают при выборе рабочей нагрузки. Кабель и размещение платы оценивают по точному артикулу, поскольку внешний и внутренний варианты могут выглядеть сходно.
