Основная информация о RAID-контроллере

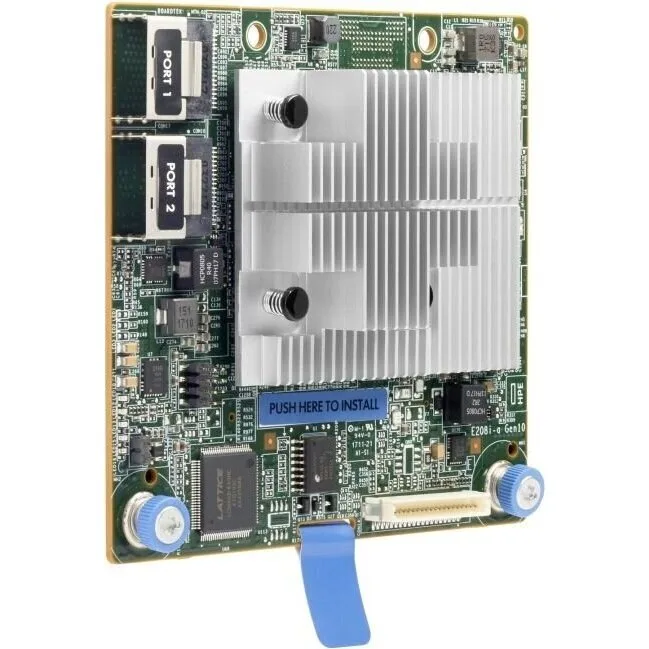

HPE Smart Array E208i-a SR Gen10 — RAID-контроллер серии Essential. Он имеет 8 внутренних линий SAS для связи с внутренней дисковой корзиной поддерживаемого сервера. Он поддерживает устройства 12G SAS и 6G SATA, использует соединение PCI Express 3.0 x8 и работает в смешанном режиме RAID/HBA. Для этого артикула указано исполнение без FBWC.
- Линии SAS
- 8
- Кеш FBWC
- Нет
Подключение накопителей
Модель E208i-a имеет 8 внутренних линий SAS. Такое исполнение предназначено для связи с внутренней дисковой корзиной поддерживаемого сервера. На контроллере предусмотрены 2 разъема Mini-SAS. В спецификации это отдельное число от 8 линий SAS: один многолинейный разъем объединяет несколько каналов. Внутренние линии ведут к предусмотренной платформой дисковой подсистеме; фактическое число установленных накопителей определяется бэкплейном, разводкой, экспандером и возможностями сервера. При подборе кабелей учитывают расположение внутренних или внешних разъемов и схему конкретного сервера. Совпадение семейства контроллера и интерфейса накопителя без проверки шасси не подтверждает, что можно использовать имеющийся кабель или корзину.
Особенности этого исполнения
869079-B21 — низкое исполнение E208i-a LH для внутренней SAS-подсистемы, а 804326-B21 обозначает стандартный модуль. LH — отдельная опция для DL160 Gen10. Для DL360 Gen10 производитель поясняет практическое условие: низкий контроллер требуется, когда в слот 2 или 3 ставят PCIe-плату длиннее половины слота. Условие относится к компоновке названного сервера; его не следует распространять без проверки на каждый ProLiant. Снижение высоты монтажа не меняет подтвержденные восемь внутренних линий, отсутствие FBWC и набор уровней RAID этой модели. При заказе сохраняют полный артикул LH, чтобы не заменить его стандартной версией по совпадающему имени E208i-a.
Интерфейсы и передача данных
Интерфейс SAS рассчитан на скорость соединения до 12 Гбит/с на линию, а поддерживаемый режим SATA — до 6 Гбит/с. Это скорости интерфейса, а не гарантированная скорость чтения массива: итог зависит от носителей, числа активных линий, характера запросов и организации томов. Для выбранного диска и бэкплейна должны совпадать допустимый протокол и электрическое подключение. Контроллер связывается с сервером по PCI Express 3.0 x8; этот интерфейс следует отличать от SAS-линий на стороне дисков. При работе с несколькими накопителями их общая нагрузка проходит через контроллер и серверный тракт ввода-вывода.
Кеш и обработка записи
E208i-a относится к серии Essential и поставляется без кеша FBWC. Ему нельзя приписывать объем кеша или режимы, характерные для контроллеров P-серии: похожее число SAS-линий не делает модели эквивалентными. Для массива с часто повторяющимися операциями записи отсутствие кеша имеет практическое значение; поведение зависит от дисков и выбранного уровня RAID. При сравнении с моделью Performance учитывают необходимый уровень защиты, характер записи и допустимую конфигурацию, а не только разъемы.
Уровни RAID
Для низкого E208i-a LH подтверждены RAID 0, RAID 1, RAID 5, RAID 10. Монтажная высота не добавляет ему уровни RAID 6, 50 или 60 из линейки Performance. RAID 0 выбирают только там, где потеря одного носителя допустима или данные защищены другим способом. RAID 1 хранит зеркало, RAID 5 использует контрольную избыточность, RAID 10 сочетает зеркальные пары с распределением. Эти схемы по-разному расходуют емкость и ведут себя при отказе накопителя; число доступных дисков проверяют на конкретном серверном бэкплейне. Даже отказоустойчивый массив не заменяет копирование данных вне этой конфигурации.
Смешанный режим
Исполнение LH сохраняет Mixed Mode: для части устройств контроллер формирует RAID-тома, а другие предоставляет системе по пути HBA. Это логическая функция Smart Array; низкий радиатор не меняет ее назначение и не заменяет настройку в HPE Smart Storage Administrator. При переходе с уже установленного стандартного модуля сначала документируют существующие массивы, состояние дисков и выбранный режим их представления. Затем проверяют, что новая сборка сервера распознает контроллер и накопители через штатный внутренний тракт. Изменять режим дисков без плана переноса данных нельзя: одно и то же физическое подключение может быть представлено системе по-разному.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | HPE Smart Array SR Gen10 |
| Модель | E208i-a |
| Исполнение | Type-a modular LH |
| Линии SAS | 8 внутренних линий SAS |
| Разъемы | 2 × Mini-SAS |
| SAS | 12 Гбит/с |
| SATA | 6 Гбит/с |
| Подключение к серверу | PCI Express 3.0 x8 |
| Кеш FBWC | Нет |
| Уровни RAID | 0, 1, 5, 10 |
Монтаж и совместимость
Это модуль Type-a для предусмотренного контроллерного разъема сервера. Его нельзя заменить платой PCIe только потому, что обе модели имеют интерфейс PCI Express 3.0 x8: место установки и внутренняя разводка платформы различаются. В этой позиции подтверждено исполнение LH. Его сохраняют как отдельный артикул от стандартной версии той же модели: доступное пространство и монтаж в конкретном сервере проверяют до заказа. Поддержка контроллера определяется списком опций конкретного сервера, требованиями его микропрограммы и совместимостью дисковой корзины. Сходные названия нескольких поколений Smart Array не означают одинаковой поддержки в одном шасси.
