Основная информация о комплекте направляющих

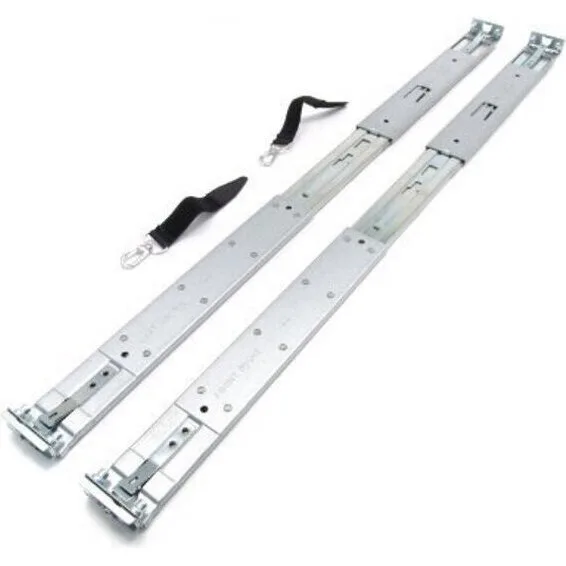

Комплект направляющих HPE предназначен для сервер HPE Gen10 в исполнении 1U SFF. Его задача — служит для монтажа и сервисного перемещения 1U сервера в стойке. В комплект входят шариковые направляющие. Такой узел выбирают как часть конкретной монтажной системы: совпадение высоты в U или ширины стойки не подтверждает совместимость точек крепления и рабочего хода.
При заказе сопоставляют номер опции с шасси и допустимыми вариантами монтажа. Направляющие, полка и кабельный рычаг решают разные задачи; их нельзя без проверки считать взаимозаменяемыми или автоматически включенными в один комплект. Если товар поставляется как Kit, его фактический состав сверяют по точному предложению и сервисной документации.
Механика монтажа
До установки измеряют расстояние между передними и задними профилями стойки и проверяют тип монтажных отверстий. Далее сверяют длину и схему крепления с руководством устройства. Неправильно закрепленные рельсы могут удерживать пустое шасси, но оказаться недостаточными после полной установки оборудования и кабелей.
Корпус вводят в монтажную систему без перекоса и только в предусмотренной последовательности. При выдвижении учитывают устойчивость шкафа и массу устройства. Соседние серверы и полки не должны мешать замкам, рукояткам и доступу к штатным фиксаторам.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип | Комплект направляющих |
| Совместимое оборудование | Сервер hpe gen10 в исполнении 1u sff |
| Монтажное исполнение | Шариковые направляющие |
Особенности точной опции
Сервисная запись HPE прямо называет Ball Bearing Rail Kit для 1U SFF. Шариковое исполнение относится к механике направляющей, а не к размеру дисков. Обозначение SFF помогает отделить этот набор от вариантов для иной передней корзины; совместимость точной модели сервера проверяют по ее перечню опций.
Для одновысотных серверов Gen10 могут существовать разные рейки. Различия в посадке и длине нельзя определить по числу U или по виду передней панели. Сверяют точки крепления корпуса и расстояние между передними и задними стойками. Если в шкафу используется нестандартный профиль, проверяют требуемые монтажные элементы по документации HPE.
После установки направляющих сервер вводят без перекоса и проверяют фиксаторы. Выдвижение выполняют по сервисной процедуре, учитывая массу установленного оборудования и устойчивость стойки. Кабели за сервером должны иметь достаточный запас; шариковая механика сама по себе не организует проводку и не заменяет кабельный рычаг.
Кабельная зона и контроль
Сзади оборудования оставляют место для питания, интерфейсов и сервисного перемещения. Если предусмотрен кабельный рычаг, кабели укладывают с запасом на полный разрешенный ход. Если рычаг не входит в точную опцию, его наличие нельзя подразумевать по фотографиям соседней комплектации.
После монтажа проверяют фиксацию в рабочем положении и предсказуемое движение по всей разрешенной траектории. Затем осматривают кабели при осторожном перемещении: не должно быть натяжения разъемов, пережатия жгутов и зацепления за задние компоненты. Такая проверка важнее одного визуального сравнения с иллюстрацией рельсов.
В инвентарной записи полезно сохранять модель устройства, номер комплекта и стойку, в которую оно установлено. При следующем обслуживании это избавит от попытки заменить комплект деталью для другой высоты, корзины накопителей либо поколения оборудования.
