Основная информация о корзине вентиляторов

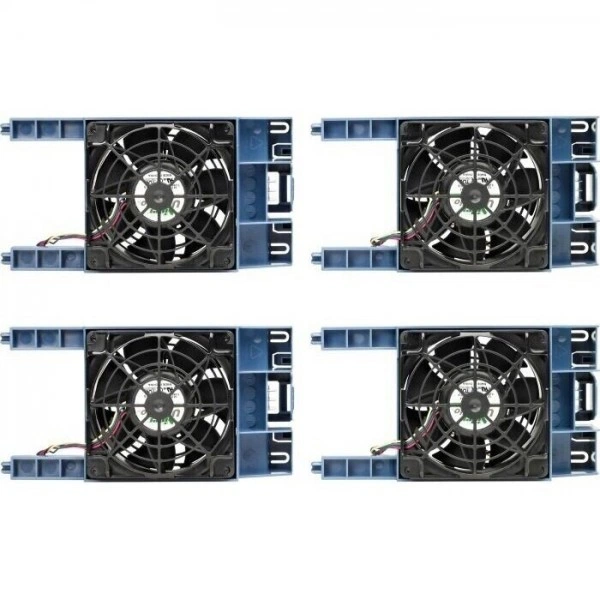

Корзина резервных вентиляторов HPE рассчитан на HPE ProLiant ML350 Gen10. Его назначение — формирует дополнительную вентиляторную конфигурацию для совместимого сервера. В точной записи производителя изделие обозначено как корзина резервных вентиляторов с четырьмя модулями. Это компонент системы охлаждения, а не средство увеличения производительности процессора; эффективность зависит от всей воздушной схемы и штатной конфигурации сервера.
Для подбора важны конкретная платформа, поколение и место установки. Модули с похожими корпусами могут различаться разъемами, фиксаторами и поддерживаемой логикой контроля. В HPE PartSurfer для этой опции не приведены универсальные числовые обороты и расход воздуха, поэтому карточка не подменяет эти параметры данными соседнего вентилятора.
Как работает воздушная схема
Вентиляторы перемещают воздух через серверные зоны с процессорами, памятью, дисками и платами расширения. Для нормального потока важны не только сами модули, но и закрытая крышка, предусмотренные заглушки и отсутствие кабелей поперек канала. Замена одного элемента не отменяет требований к другим позициям, заданных сервисным руководством.
Режим работы меняется в зависимости от показаний датчиков и нагрузки. Поэтому отсутствие ошибки при включении еще не доказывает достаточное охлаждение в рабочем режиме. После замены контролируют состояние вентилятора и температурные события через штатные средства сервера, а не оценивают результат только на слух.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип | Корзина резервных вентиляторов |
| Платформа | HPE ProLiant ML350 Gen10 |
| Исполнение | Корзина резервных вентиляторов с четырьмя модулями |
Особенности точной опции
В названии опции HPE явно указаны Redundant Fan Cage Kit и четыре вентиляторных модуля. Корзина служит для размещения модулей в предусмотренной позиции ML350 Gen10. Отдельная сервисная корзина без вентиляторов не равна продаваемому комплекту; при приемке сверяют и несущую часть, и число модулей.
Резервирование охлаждения работает лишь в конфигурации, предусмотренной сервером. Установка комплекта сама по себе не подтверждает, что любые другие вентиляционные позиции можно оставить пустыми. Для конкретной сборки сверяют требования к процессорам, платам и штатному порядку заполнения по руководству ML350 Gen10.
После сборки проверяют распознавание всех четырех модулей и отсутствие ошибок датчиков. При диагностике важно видеть состояние каждой позиции отдельно: общий запуск сервера может скрывать отказ одного элемента. Кабели и карты внутри корпуса не должны перекрывать путь воздуха от корзины к горячим узлам.
Замена и проверка
Перед работой определяют конкретную позицию неисправного элемента по журналу сервера. Дальше следуют процедуре HPE для этой модели: условия отключения, порядок извлечения и допустимое время обслуживания зависят от конфигурации. Нельзя переносить правила горячей замены с другого сервера только потому, что корпус вентилятора похож.
Новый модуль или корзину устанавливают полностью в направляющие без перекоса. После сборки проверяют распознавание каждого требуемого элемента и отсутствие предупреждений контроллера управления. Если ошибка сохраняется, проверяют посадку, состояние разъема и соответствие номера опции установленной платформе.
При приемке сравнивают температуры и события на привычной нагрузке, сохраняя сведения о замененной позиции. Если проблема повторяется, она может быть связана с препятствием на пути воздуха, соседним вентилятором или тепловой конфигурацией. Сама замена детали без проверки всего воздушного маршрута не закрывает диагностику.
