Основная информация о коммутаторе

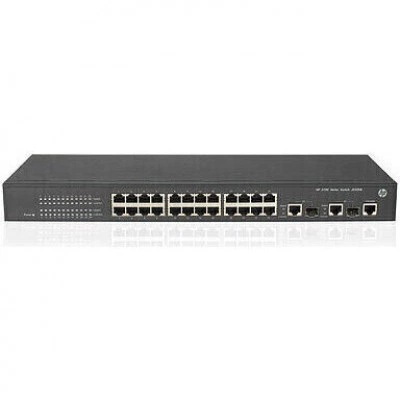

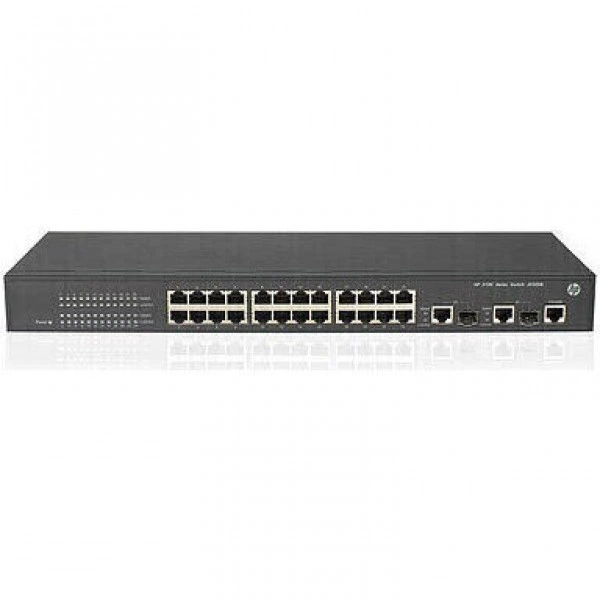

HPE FlexNetwork 3100 24 v2 EI — управляемый коммутатор уровня 2 для проводной сети. Точная конфигурация модели: 24 порта RJ-45 со скоростью 10/100 Мбит/с; две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с. При выборе важно отделить пользовательские порты от интерфейсов восходящего соединения и проверить роль каждого разъема.
В проекте с моделью 3100 24 v2 EI физическую емкость проверяют до выбора кабелей и трансиверов. Восходящую связь организуют через две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с, а питание конечной техники оценивают отдельно от передачи данных. Такой порядок позволяет не смешивать интерфейсы доступа, магистральные порты и опции, которые заказываются дополнительно.
Порты и восходящие соединения
Подтвержденный набор интерфейсов 3100 24 v2 EI: 24 порта RJ-45 со скоростью 10/100 Мбит/с; две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с. Восходящий участок организуют через две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с. Для оптического подключения отдельно выбирают совместимый трансивер; для медного — проверяют категорию кабеля и согласование скорости.
У 3100 24 v2 EI комбинированные позиции учитывают как один интерфейс с выбором среды: медный и оптический разъемы не работают независимо. Это ограничение важно при расчете фактического числа одновременных соединений.
Управление и эксплуатация
Серия 3100 EI предназначена для доступа к сети с Fast Ethernet на рабочих портах и гигабитными восходящими соединениями. В документации HPE для семейства указаны VLAN, управление качеством обслуживания QoS, списки контроля доступа ACL и защищенный доступ SSHv2. Для конфигурации 3100 24 v2 EI это применяют с учетом указанного набора интерфейсов.
Администратор задает разделение групп устройств и проверяет политику доступа до включения сегмента в действующую сеть. У этой версии медные порты доступа работают на 10/100 Мбит/с: гигабитные комбинированные позиции служат для иных соединений и не делают остальные порты гигабитными. Проверку проводят после подключения модели 3100 24 v2 EI к действующей схеме сети.
Сеть отдела или площадки
24 порта RJ-45 дают емкость для рабочих мест и сетевой периферии. При планировании считают занятые линии, отдельное соединение с вышестоящим узлом и запас на расширение. Возможности управления используют там, где требуется разделение трафика и наблюдение за состоянием портов. Для исполнения 3100 24 v2 EI отдельно проверяют две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с.
После подключения модели 3100 24 v2 EI проверяют согласованную скорость и состояние восходящего канала. Для управляемого устройства также контролируют назначение VLAN и доступ к интерфейсу администратора; для неуправляемой серии логические правила задают на вышестоящем оборудовании.
Разделение Fast Ethernet и гигабитной магистрали
Двадцать четыре порта доступа рассчитаны на устройства со скоростью до 100 Мбит/с. Две комбинированные гигабитные позиции образуют отдельный уровень подключения: через них сегмент можно связать с более быстрым узлом по меди либо оптике.
Такая схема особенно уместна при сохранении существующих оконечных устройств, которым достаточно Fast Ethernet. Если рабочие места уже нуждаются в гигабитной скорости, одного ускоренного uplink недостаточно: потребуется другая модель доступа.
Особенности конфигурации
Порты доступа
У модели 3100 24 v2 EI: 24 порта RJ-45 со скоростью 10/100 Мбит/с; две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с. Количество подключаемых устройств рассчитывают с учетом резерва.
Восходящее соединение
Для 3100 24 v2 EI: две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с. Скорость и среду передачи выбирают по проекту сети.
Питание периферии
Для 3100 24 v2 EI подача PoE+ не заявлена; питаемым устройствам нужен иной источник.
Рабочая схема
3100 24 v2 EI — управляемый коммутатор уровня 2. Условия управления и расширения определяются возможностями серии и установленными опциями.
Питание подключаемого оборудования
В этой модификации PoE+ не заявлен. RJ-45 передает данные, но не заменяет блок питания точки доступа, IP-телефона или камеры. Если таким устройствам нужно питание через Ethernet, предусматривают внешний инжектор либо выбирают другое исполнение с подтвержденным PoE+. Для модели 3100 24 v2 EI это учитывают при распределении подключений.
Электропитание самого коммутатора также сверяют с комплектацией. Разъем для блока питания и фактическое наличие блока в поставке — разные сведения; заказ отдельного источника проверяют по спецификации выбранной модели. Схему питания фиксируют до установки 3100 24 v2 EI.
Установка и совместимость
Размещение выбирают с учетом длины кабелей, доступа к разъемам и вентиляции. Для компактной настольной модели важно предусмотреть устойчивую поверхность; для стоечного исполнения — место и схему кабельной укладки. Для 3100 24 v2 EI следует учесть две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с.
При вводе 3100 24 v2 EI в сеть сверяют скорость восходящей линии, модель трансивера или параметры медного кабеля и режим соседнего порта. Работоспособность физического соединения проверяют отдельно от настройки VLAN и других логических правил.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | 3100 |
| Назначение | Управляемый коммутатор уровня 2 |
| Порты доступа | 24 порта RJ-45 со скоростью 10/100 Мбит/с; две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с |
| Восходящие интерфейсы | две комбинированные позиции RJ-45 или SFP, до 1 Гбит/с |
| PoE+ | Не заявлен |
