Основная информация о коммутаторе

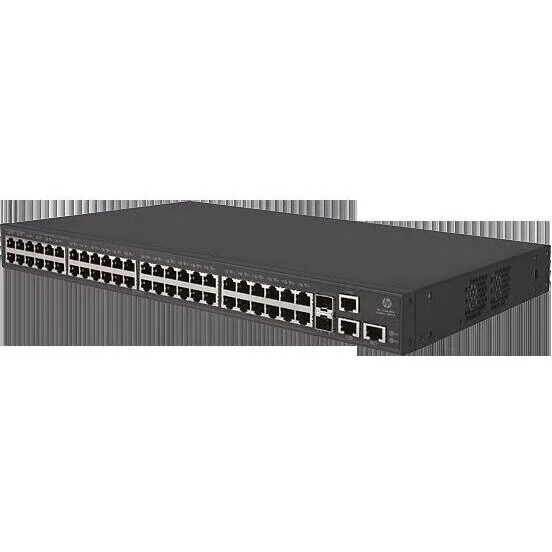

HPE OfficeConnect 1950 — управляемый коммутатор для проводной сети. Основу конфигурации составляют 48 портов RJ-45 со скоростью 10/100/1000 Мбит/с; такой набор подходит для подключения большого числа рабочих мест и сетевых устройств в одном узле доступа. Дополнительные восходящие интерфейсы: 2 отдельных порта SFP+ (1/10 Гбит/с); 2 отдельных порта RJ-45 (1/10 Гбит/с).
Портовая конфигурация важна при выборе коммутатора: число медных линий определяет емкость сегмента, а тип восходящего подключения — способ связи с распределительным уровнем сети. Для этой модели следует планировать именно указанные интерфейсы, не приравнивая оптический слот к дополнительному медному порту. Подача питания на подключенные устройства по PoE не предусмотрена.
Управление и эксплуатация
OfficeConnect 1950 рассчитан на управляемую сеть с веб-администрированием и объединением совместимых устройств в стек. Серия поддерживает коммутацию уровня 2 и статическую маршрутизацию уровня 3. В проекте можно использовать VLAN, списки доступа ACL, 802.1X, агрегацию каналов и варианты STP.
Для мониторинга предусмотрены SNMPv1/v2c/v3, а для крупных сегментов полезна возможность согласованно управлять устройствами стека. Перед внедрением проверяют совместимость участников стека, схему восходящих линий и политику доступа к веб-интерфейсу. Скоростные порты не заменяют настройку сетевых правил: их роль в топологии задают отдельно.
Порты и восходящие соединения
48 портов RJ-45 работают на скорости 10/100/1000 Мбит/с. Медные порты предназначены для конечных устройств, а их фактическая скорость согласуется с возможностями соседнего оборудования. При расчете сети полезно оставить несколько свободных подключений: это упрощает добавление рабочих мест без каскада из случайно подобранных коммутаторов.
Восходящие интерфейсы представлены отдельно: 2 отдельных порта SFP+ (1/10 Гбит/с); 2 отдельных порта RJ-45 (1/10 Гбит/с). Они помогают подключить сегмент к коммутатору распределения или организовать другую предусмотренную проектом магистральную линию. Скорость и тип трансивера или медного кабеля сверяют с параметрами второго устройства; само наличие SFP либо SFP+ не гарантирует совместимость любого модуля.
Возможности в сети
Портовая емкость
48 портов RJ-45 обеспечивают подключение конечных устройств в пределах одной площадки. Скорость каждого соединения выбирается с учетом возможностей второго устройства.
Восходящее соединение
Тип и число отдельных восходящих интерфейсов задают варианты связи с распределительным уровнем: 2 отдельных порта SFP+ (1/10 Гбит/с); 2 отдельных порта RJ-45 (1/10 Гбит/с).
Питание сетевых устройств
Порты этой модификации не подают питание PoE. Для устройств, которым оно необходимо, потребуется отдельный источник питания, инжектор или коммутатор с подтвержденной поддержкой PoE+. Это особенно важно при подключении телефонии, видеокамер и беспроводных точек доступа.
Масштабирование
Веб-управление и стекирование совместимых устройств позволяют развивать сеть без потери централизованного контроля.
Плотное подключение пользователей
48 портов позволяют собрать большое число оконечных линий в одном месте. Такая плотность полезна при организации этажного доступа, но требует заранее спланировать кабельную маркировку и распределение групп устройств по портам. Портовый резерв стоит учитывать вместе с будущими изменениями рабочих мест и сетевой периферии.
У восходящего соединения другая роль: оно передает трафик сегмента к вышестоящему узлу. Поэтому число пользовательских портов не подменяет расчет скорости и отказоустойчивости магистральной линии. Питание конечной техники при этом организуют отдельно, поскольку данная конфигурация не выдает PoE.
Питание подключаемых устройств
Эта версия коммутатора передает данные, но не выдает питание PoE на подключенные порты. Сетевой телефон, камера или точка доступа с питанием по кабелю потребует внешнего инжектора, отдельного блока питания либо подключения к другому PoE-коммутатору.
Отсутствие PoE важно учитывать уже на этапе кабельного проекта: после монтажа линий эту функцию нельзя добавить настройкой VLAN или сменой трансивера. Если питание по Ethernet обязательно для большинства рабочих мест, выбирают исполнение с явно указанным PoE+ и достаточным бюджетом мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | HPE OfficeConnect 1950 |
| Класс | Управляемый коммутатор с поддержкой стека |
| Медные порты доступа | 48 портов RJ-45, 10/100/1000 Мбит/с |
| Восходящие интерфейсы | 2 отдельных порта SFP+, 1/10 Гбит/с |
| Восходящие интерфейсы | 2 отдельных порта RJ-45, 1/10 Гбит/с |
| Подача PoE на устройства | Не поддерживается |
| Управление | Веб-интерфейс, стекирование совместимых устройств |
Сценарии применения
Коммутатор подходит для этажного распределительного шкафа, учебного корпуса или крупного офисного сегмента. При выборе числа портов учитывают рабочие станции, периферию, сетевые сервисы и резерв на расширение. Если часть оборудования подключается через оптику, заранее определяют скорость линии и совместимость трансиверов на обоих концах.
Скоростные восходящие интерфейсы и функции управления позволяют встроить устройство в сегмент доступа или распределения. При построении стека заранее определяют совместимые участники и топологию соединения, а после включения проверяют состояние восходящих каналов, VLAN и маршрутов.
