Основная информация о коммутаторе

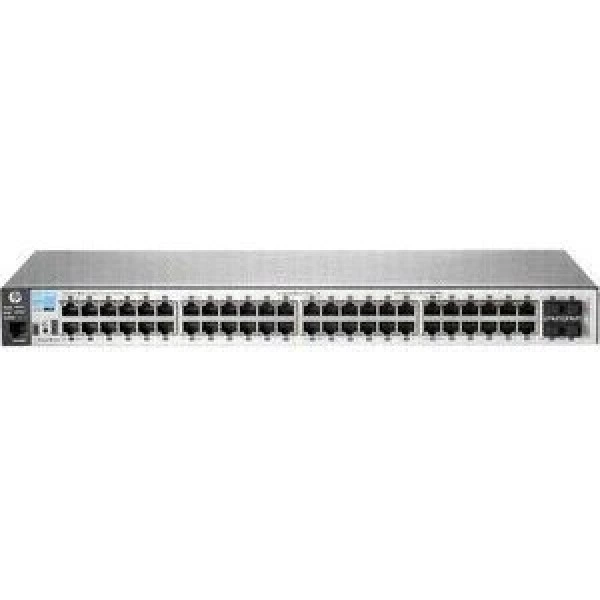

HPE Aruba 2530 — полностью управляемый коммутатор для проводной сети. Основу конфигурации составляют 48 портов RJ-45 со скоростью 10/100/1000 Мбит/с; такой набор подходит для подключения большого числа рабочих мест и сетевых устройств в одном узле доступа. Дополнительные восходящие интерфейсы: 4 фиксированных порта SFP (1 Гбит/с).
Портовая конфигурация важна при выборе коммутатора: число медных линий определяет емкость сегмента, а тип восходящего подключения — способ связи с распределительным уровнем сети. Для этой модели следует планировать именно указанные интерфейсы, не приравнивая оптический слот к дополнительному медному порту. Подача питания на подключенные устройства по PoE не предусмотрена.
Порты и восходящие соединения
48 портов RJ-45 работают на скорости 10/100/1000 Мбит/с. Медные порты предназначены для конечных устройств, а их фактическая скорость согласуется с возможностями соседнего оборудования. При расчете сети полезно оставить несколько свободных подключений: это упрощает добавление рабочих мест без каскада из случайно подобранных коммутаторов.
Восходящие интерфейсы представлены отдельно: 4 фиксированных порта SFP (1 Гбит/с). Они помогают подключить сегмент к коммутатору распределения или организовать другую предусмотренную проектом магистральную линию. Скорость и тип трансивера или медного кабеля сверяют с параметрами второго устройства; само наличие SFP либо SFP+ не гарантирует совместимость любого модуля.
Плотное подключение пользователей
48 портов позволяют собрать большое число оконечных линий в одном месте. Такая плотность полезна при организации этажного доступа, но требует заранее спланировать кабельную маркировку и распределение групп устройств по портам. Портовый резерв стоит учитывать вместе с будущими изменениями рабочих мест и сетевой периферии.
У восходящего соединения другая роль: оно передает трафик сегмента к вышестоящему узлу. Поэтому число пользовательских портов не подменяет расчет скорости и отказоустойчивости магистральной линии. Питание конечной техники при этом организуют отдельно, поскольку данная конфигурация не выдает PoE.
Управление и эксплуатация
Aruba 2530 — полностью управляемая серия коммутаторов уровня 2. Она поддерживает VLAN, приоритизацию трафика IEEE 802.1p, sFlow и IPv6 для управления. Администрирование доступно через веб-интерфейс и командную строку. Эти функции помогают отделять группы устройств и наблюдать за работой сети доступа.
При вводе в эксплуатацию определяют назначения портов, правила VLAN и параметры восходящей линии. Приоритет трафика настраивают под реальные требования приложений, а состояние соединений проверяют после подключения конечных устройств. Для PoE-исполнения отдельно контролируют питание нагруженных портов; для версии без PoE этот этап не требуется.
Возможности в сети
Управляемый доступ
VLAN и приоритизация IEEE 802.1p помогают распределять трафик, а sFlow дает данные для наблюдения за работой сегмента.
Портовая емкость
48 портов RJ-45 обеспечивают подключение конечных устройств в пределах одной площадки. Скорость каждого соединения выбирается с учетом возможностей второго устройства.
Восходящее соединение
Тип и число отдельных восходящих интерфейсов задают варианты связи с распределительным уровнем: 4 фиксированных порта SFP (1 Гбит/с).
Питание сетевых устройств
Порты этой модификации не подают питание PoE. Для устройств, которым оно необходимо, потребуется отдельный источник питания, инжектор или коммутатор с подтвержденной поддержкой PoE+. Это особенно важно при подключении телефонии, видеокамер и беспроводных точек доступа.
Питание подключаемых устройств
Эта версия коммутатора передает данные, но не выдает питание PoE на подключенные порты. Сетевой телефон, камера или точка доступа с питанием по кабелю потребует внешнего инжектора, отдельного блока питания либо подключения к другому PoE-коммутатору.
Отсутствие PoE важно учитывать уже на этапе кабельного проекта: после монтажа линий эту функцию нельзя добавить настройкой VLAN или сменой трансивера. Если питание по Ethernet обязательно для большинства рабочих мест, выбирают исполнение с явно указанным PoE+ и достаточным бюджетом мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | Aruba 2530 |
| Класс | Полностью управляемый коммутатор уровня 2 |
| Медные порты доступа | 48 портов RJ-45, 10/100/1000 Мбит/с |
| Восходящие интерфейсы | 4 фиксированных порта SFP, 1 Гбит/с |
| Подача PoE на устройства | Не поддерживается |
| Высота корпуса | 1U |
| Управление | Веб-интерфейс и командная строка |
Сценарии применения
Коммутатор подходит для этажного распределительного шкафа, учебного корпуса или крупного офисного сегмента. При выборе числа портов учитывают рабочие станции, периферию, сетевые сервисы и резерв на расширение. Если часть оборудования подключается через оптику, заранее определяют скорость линии и совместимость трансиверов на обоих концах.
Управляемые функции полезны, когда группы устройств нужно разделить по VLAN, а администратору требуется видеть состояние портов. После установки проверяют доступность интерфейса управления, скорость восходящего соединения и прохождение трафика между разрешенными сегментами сети.
