Основная информация о коммутаторе

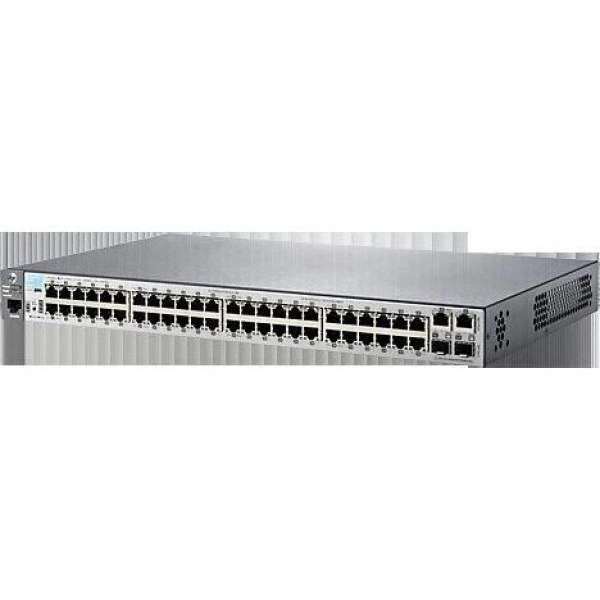

HPE Aruba 2530 — полностью управляемый коммутатор для проводной сети. Основу конфигурации составляют 48 портов RJ-45 со скоростью 10/100 Мбит/с; такой набор подходит для подключения большого числа рабочих мест и сетевых устройств в одном узле доступа. Дополнительные восходящие интерфейсы: 2 фиксированных порта SFP (1 Гбит/с); 2 фиксированных порта RJ-45 (10/100/1000 Мбит/с).
Портовая конфигурация важна при выборе коммутатора: число медных линий определяет емкость сегмента, а тип восходящего подключения — способ связи с распределительным уровнем сети. Для этой модели следует планировать именно указанные интерфейсы, не приравнивая оптический слот к дополнительному медному порту. Подача питания на подключенные устройства по PoE не предусмотрена.
Управление и эксплуатация
Aruba 2530 — полностью управляемая серия коммутаторов уровня 2. Она поддерживает VLAN, приоритизацию трафика IEEE 802.1p, sFlow и IPv6 для управления. Администрирование доступно через веб-интерфейс и командную строку. Эти функции помогают отделять группы устройств и наблюдать за работой сети доступа.
При вводе в эксплуатацию определяют назначения портов, правила VLAN и параметры восходящей линии. Приоритет трафика настраивают под реальные требования приложений, а состояние соединений проверяют после подключения конечных устройств. Для PoE-исполнения отдельно контролируют питание нагруженных портов; для версии без PoE этот этап не требуется.
Порты и восходящие соединения
48 портов RJ-45 работают на скорости 10/100 Мбит/с. Медные порты предназначены для конечных устройств, а их фактическая скорость согласуется с возможностями соседнего оборудования. При расчете сети полезно оставить несколько свободных подключений: это упрощает добавление рабочих мест без каскада из случайно подобранных коммутаторов.
Восходящие интерфейсы представлены отдельно: 2 фиксированных порта SFP (1 Гбит/с); 2 фиксированных порта RJ-45 (10/100/1000 Мбит/с). Они помогают подключить сегмент к коммутатору распределения или организовать другую предусмотренную проектом магистральную линию. Скорость и тип трансивера или медного кабеля сверяют с параметрами второго устройства; само наличие SFP либо SFP+ не гарантирует совместимость любого модуля.
Возможности в сети
Управляемый доступ
VLAN и приоритизация IEEE 802.1p помогают распределять трафик, а sFlow дает данные для наблюдения за работой сегмента.
Портовая емкость
48 портов RJ-45 обеспечивают подключение конечных устройств в пределах одной площадки. Скорость каждого соединения выбирается с учетом возможностей второго устройства.
Восходящее соединение
Тип и число отдельных восходящих интерфейсов задают варианты связи с распределительным уровнем: 2 фиксированных порта SFP (1 Гбит/с); 2 фиксированных порта RJ-45 (10/100/1000 Мбит/с).
Питание сетевых устройств
Порты этой модификации не подают питание PoE. Для устройств, которым оно необходимо, потребуется отдельный источник питания, инжектор или коммутатор с подтвержденной поддержкой PoE+. Это особенно важно при подключении телефонии, видеокамер и беспроводных точек доступа.
Разделение скоростей доступа и магистрали
48 портов Fast Ethernet обслуживают конечные подключения со скоростью 10/100 Мбит/с. Это подходит для оборудования, которому не нужен гигабит на рабочем порту. Восходящие интерфейсы при этом рассчитаны на гигабитную связь с распределительным уровнем, поэтому скорость доступа и скорость магистрального подключения нельзя смешивать в спецификации сети.
При модернизации старого участка такой вариант позволяет оставить существующие оконечные линии, но подключить сегмент к более быстрой магистрали. Если каждому рабочему месту уже требуется гигабит, следует выбирать другую конфигурацию портов доступа. Питание конечной техники при этом организуют отдельно, поскольку данная конфигурация не выдает PoE.
Питание подключаемых устройств
Эта версия коммутатора передает данные, но не выдает питание PoE на подключенные порты. Сетевой телефон, камера или точка доступа с питанием по кабелю потребует внешнего инжектора, отдельного блока питания либо подключения к другому PoE-коммутатору.
Отсутствие PoE важно учитывать уже на этапе кабельного проекта: после монтажа линий эту функцию нельзя добавить настройкой VLAN или сменой трансивера. Если питание по Ethernet обязательно для большинства рабочих мест, выбирают исполнение с явно указанным PoE+ и достаточным бюджетом мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | Aruba 2530 |
| Класс | Полностью управляемый коммутатор уровня 2 |
| Медные порты доступа | 48 портов RJ-45, 10/100 Мбит/с |
| Восходящие интерфейсы | 2 фиксированных порта SFP, 1 Гбит/с |
| Восходящие интерфейсы | 2 фиксированных порта RJ-45, 10/100/1000 Мбит/с |
| Подача PoE на устройства | Не поддерживается |
| Высота корпуса | 1U |
| Управление | Веб-интерфейс и командная строка |
Сценарии применения
Коммутатор подходит для этажного распределительного шкафа, учебного корпуса или крупного офисного сегмента. При выборе числа портов учитывают рабочие станции, периферию, сетевые сервисы и резерв на расширение. Если часть оборудования подключается через оптику, заранее определяют скорость линии и совместимость трансиверов на обоих концах.
Управляемые функции полезны, когда группы устройств нужно разделить по VLAN, а администратору требуется видеть состояние портов. После установки проверяют доступность интерфейса управления, скорость восходящего соединения и прохождение трафика между разрешенными сегментами сети.
