Основная информация о коммутаторе

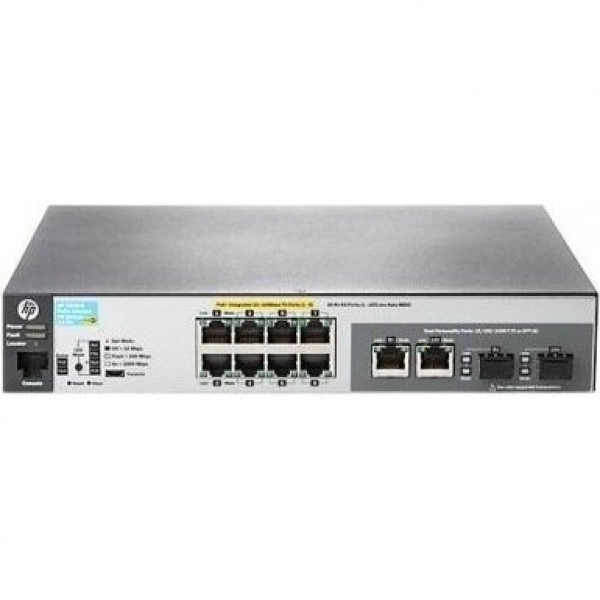

HPE Aruba 2530 — полностью управляемый коммутатор для проводной сети. Основу конфигурации составляют 8 портов RJ-45 со скоростью 10/100 Мбит/с; такой набор подходит для локального подключения небольшой рабочей группы и периферии. Дополнительные восходящие интерфейсы: 2 комбинированных порта RJ-45 или SFP (до 1 Гбит/с).
Портовая конфигурация важна при выборе коммутатора: число медных линий определяет емкость сегмента, а тип восходящего подключения — способ связи с распределительным уровнем сети. Для этой модели следует планировать именно указанные интерфейсы, не приравнивая оптический слот к дополнительному медному порту. Модель поддерживает PoE+ для совместимых устройств.
Порты и восходящие соединения
8 портов RJ-45 работают на скорости 10/100 Мбит/с. Медные порты предназначены для конечных устройств, а их фактическая скорость согласуется с возможностями соседнего оборудования. При расчете сети полезно оставить несколько свободных подключений: это упрощает добавление рабочих мест без каскада из случайно подобранных коммутаторов.
Два комбинированных восходящих интерфейса допускают выбор RJ-45 или SFP для каждой позиции. Медный и оптический разъем одной позиции не образуют два независимых канала: при проектировании учитывают два восходящих подключения, а не четыре. Тип линии выбирают с учетом расстояния, трансивера и оборудования на противоположном конце.
Возможности в сети
Питание сетевых устройств
Поддержка PoE+ позволяет передавать питание совместимым точкам доступа, IP-телефонам и другим сетевым устройствам по кабелю Ethernet. Потребление всех подключенных получателей оценивают вместе, а не по одному устройству. Перед подключением нескольких потребителей допустимый бюджет питания сверяют с паспортом конкретной модификации.
Управляемый доступ
VLAN и приоритизация IEEE 802.1p помогают распределять трафик, а sFlow дает данные для наблюдения за работой сегмента.
Портовая емкость
8 портов RJ-45 обеспечивают подключение конечных устройств в пределах одной площадки. Скорость каждого соединения выбирается с учетом возможностей второго устройства.
Восходящее соединение
Тип и число отдельных восходящих интерфейсов задают варианты связи с распределительным уровнем: 2 комбинированных порта RJ-45 или SFP (до 1 Гбит/с).
Управление и эксплуатация
Aruba 2530 — полностью управляемая серия коммутаторов уровня 2. Она поддерживает VLAN, приоритизацию трафика IEEE 802.1p, sFlow и IPv6 для управления. Администрирование доступно через веб-интерфейс и командную строку. Эти функции помогают отделять группы устройств и наблюдать за работой сети доступа.
При вводе в эксплуатацию определяют назначения портов, правила VLAN и параметры восходящей линии. Приоритет трафика настраивают под реальные требования приложений, а состояние соединений проверяют после подключения конечных устройств. Для PoE-исполнения отдельно контролируют питание нагруженных портов; для версии без PoE этот этап не требуется.
Разделение скоростей доступа и магистрали
8 портов Fast Ethernet обслуживают конечные подключения со скоростью 10/100 Мбит/с. Это подходит для оборудования, которому не нужен гигабит на рабочем порту. Восходящие интерфейсы при этом рассчитаны на гигабитную связь с распределительным уровнем, поэтому скорость доступа и скорость магистрального подключения нельзя смешивать в спецификации сети.
При модернизации старого участка такой вариант позволяет оставить существующие оконечные линии, но подключить сегмент к более быстрой магистрали. Если каждому рабочему месту уже требуется гигабит, следует выбирать другую конфигурацию портов доступа. Для PoE+ нагрузки в проекте отдельно проверяют допустимый бюджет конкретной версии коммутатора.
Питание периферии по Ethernet
Подача питания по Ethernet упрощает подключение совместимой периферии: для передачи данных и питания используется одна линия. При этом суммарное потребление телефонов, камер и точек доступа должно укладываться в доступную мощность коммутатора. Проверяют не только расчетный режим, но и запас на изменение набора устройств.
Числовой бюджет питания нельзя определять по одному названию серии: он различается между исполнениями. До закупки питаемой периферии проверяют паспорт именно этой версии и распределяют потребителей по портам с учетом доступной мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | Aruba 2530 |
| Класс | Полностью управляемый коммутатор уровня 2 |
| Медные порты доступа | 8 портов RJ-45, 10/100 Мбит/с |
| Восходящие интерфейсы | 2 комбинированных порта RJ-45 или SFP, до 1 Гбит/с |
| Питание PoE+ | PoE+ |
| Высота корпуса | 1U |
| Управление | Веб-интерфейс и командная строка |
| Источник питания | Встроенный блок питания |
Сценарии применения
Коммутатор подходит для небольшой рабочей группы, сервисной зоны или локального технического участка. При выборе числа портов учитывают рабочие станции, периферию, сетевые сервисы и резерв на расширение. Если часть оборудования подключается через оптику, заранее определяют скорость линии и совместимость трансиверов на обоих концах.
Управляемые функции полезны, когда группы устройств нужно разделить по VLAN, а администратору требуется видеть состояние портов. После установки проверяют доступность интерфейса управления, скорость восходящего соединения и прохождение трафика между разрешенными сегментами сети.
